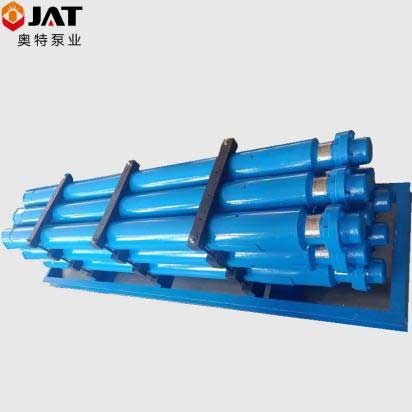

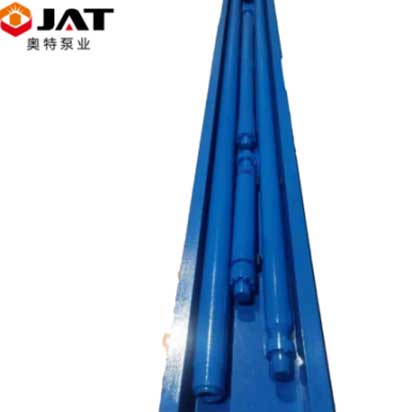

НаЕлектрична потопна пумпае вештачки систем за подигнување со долна дупка дизајниран за континуирано производство на сурова нафта во длабоки бунари, платформи на брегот и сложени услови на резервоари. Интегрира потоплив мотор со високи перформанси, повеќестепена центрифугална пумпа, систем за заштита отпорен на гас и песок и сигурна структура за заптивање за да обезбеди стабилни перформанси за подигнување на маслото.
Дизајниран за бунари со голема количина на вода, зрели нафтени полиња, производство на крајбрежје и предизвикувачки средини на резервоари, системот за нафта ESP им помага на операторите да ја подобрат ефикасноста на производството, да ја намалат фреквенцијата на работа и да ги намалат долгорочните оперативни трошоци.
Со повеќекратни дијаметри на пумпата, конфигурации за моќност и достапни опции за материјали, може да се прилагоди според длабочината на бунарот, карактеристиките на течноста, температурата и барањата за производство.

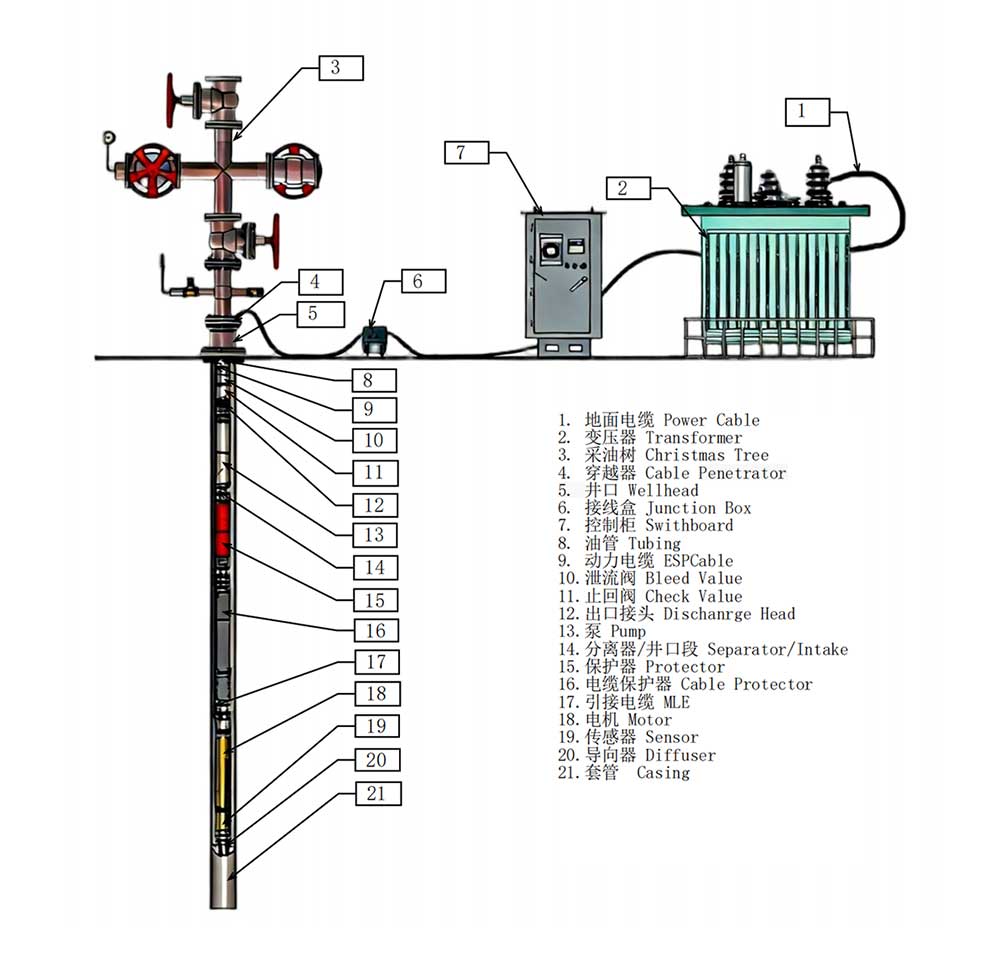

| Бр. | Име на опрема | Неопходност | Начин на набавка | Опис на опремата |
| копнени објекти | ||||
| 1 | Разводна кутија | Факултативно | Обезбедени од клиентите |
1.За приклучоци на подземни кабли во бунари за земјени кабли 2. Спречување на гас под висок притисок во подземните рудници |
| 2 | Трансформатор за зголемување на променлива фреквенција | Задолжително | Обезбедени од клиентите | Се користи за зголемување на напонот за напојување до заземјувачкиот напон што го бара електричната пумпа |
| 3 | Нисконапонски контролен кабинет со променлива фреквенција (вклучувајќи синусен филтер) | Задолжително | Обезбедени од клиентите | За контрола, заштита и прилагодување на работниот статус на електричната пумпа |
| 4 | Филтер | Факултативно | Обезбедени од клиентите | За заштита на електрични пумпи и критична опрема во електричните мрежи |
| 5 | Површински кабел | Факултативно | Обезбедени од клиентите |
1.Се користи за поврзување на опрема за заземјување 2.контрола на цената на пумпата |
| приклучок за низа на цевки за долна дупка | ||||
| 1 | опрема за глава на бунарот | Задолжително | Обезбедени од клиентите | 1.За висечки жици на цевки и поврзување на површински цевководи2.За подземен премин на кабел |
| 2 | цевка за нафта | Задолжително | Обезбедени од клиентите | Се користи за поврзување на електрични пумпи и формирање на канал за подигање на течноста во бунарот |
| 3 | вентил за одвод | Факултативно | Обезбедени од клиентите | Испуштање на цевководна течност за пумпање |
| 4 | Вентил со еден проток | Задолжително | Обезбедени од клиентите | Функцијата за исклучување на пумпата го спречува враќањето на течноста од бунарот во низата на цевката, што може да предизвика чекан за вода и да ја оштети електричната пумпа. |
| 5 | излезна врска | Задолжително | Обезбедени од клиентите | Се користи за поврзување на електричната пумпа со цевката за масло |

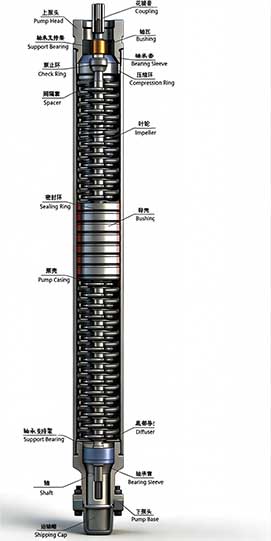

| 6 | пумпа | Задолжително | самоекспропријација | Се користи за генерирање на потребниот притисок на кревање и брзина на проток |
| 7 | процесор за гас | Факултативно | самоекспропријација |
1. Да се намали влијанието на гасот врз електричните пумпи, како што се заклучување на гас и кавитација 2.доволен проток на подигнување |
| 8 | Сепаратор за гас или влезен дел | Задолжително | самоекспропријација |
1. Да се намали влијанието на гасот врз електричните пумпи, како што се заклучување на гас и кавитација 2.доволен проток на подигнување 3. го формира каналот за навлегување на течноста од бунарот во пумпата |
| број | име на уред | неопходност | метод на стекнување | Опис на уредот |
| приклучок за низа на цевки за долна дупка | ||||
| 9 | заштитник | Задолжително | самоекспропријација |
1.Се користи за пренос на вртежниот момент на моторот на пумпата 2. Баланс на притисок за потопен мотор во Wellbore 3.Аксијална сила на носечката пумпа 4. Надополнување на моторно масло за потопен мотор 5.Аксијална заптивка за потопен мотор |

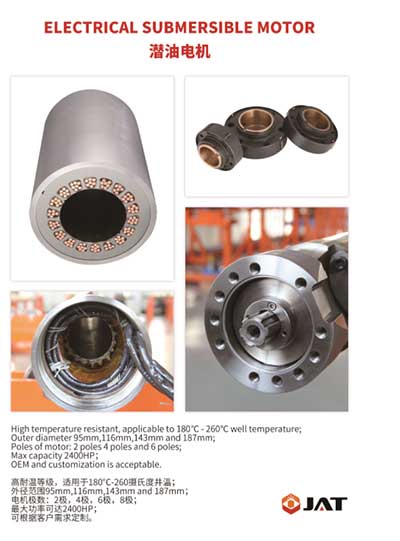

| 10 | потопен мотор | Задолжително | самоекспропријација | Се користи за претворање на електричната енергија во механичка енергија и обезбедување моќ за работа на пумпата |
| 11 | сензор за долна дупка | Факултативно | Обезбедени од клиентите | За следење во реално време на притисокот, температурата, вибрациите, изолацијата и сл. |
| 12 | директор | Задолжително | самоекспропријација | Водење и стабилизирање на дупката на пумпата |
| Опрема и дополнителна опрема за кабел за долна дупка | ||||
| 1 | кабелски минувач | Факултативно | Обезбедени од клиентите |
1.Се користи за запечатување на кабли преку уред за глава 2.Димензионална структура компатибилна со уред за бунар 3. Способен да издржи висок напон на заземјување на моторот |
| 2 | Кабел за напојување (рамен кабел) | Задолжително | Обезбедени од клиентите |
1.Пренос на моќност за фаза на цевки од долна дупка 2. Каблите треба да бидат компатибилни со температурата на бунарот и условите за добро |
| 3 | Затегнувачки кабли и приклучоци за затегнувачки кабли (мали рамни кабли) | Задолжително | самоекспропријација |
1.Пренос на енергија за стадиум на електрична пумпа со долна дупка 2. Каблите треба да бидат компатибилни со температурата на бунарот и условите за добро 3.Треба да се запечати на моторот. |
| 4 | Обвивка за кабел и стегач за кабел или заштитник за кабел | Задолжително | самоекспропријација | Фиксација и заштита на кабел за стадиум на електрична пумпа |
| 5 | YouTube: Заштитник за кабел со стегач со вкрстени конектори | Задолжително | Обезбедени од клиентите | Примена на фиксирање и заштита на кабелот во фаза на нафтоводот |
| број | име на уред | неопходност | метод на стекнување | Опис на уредот |
| Други додатоци за подземна употреба | ||||
| 1 | Пакет додатоци за долна дупка за електрична пумпа (вклучувајќи мотор, заштитник, дел или сепаратор за бунар, пумпа, процесор за гас) | Задолжително | самоекспропријација | За делови за еднократна употреба во подземни апликации, како што се О-прстени, завртки и моторно масло. |
| 2 | Пакет додатоци за поврзување со кабел | Факултативно | самоекспропријација | Се користи за поврзување на доводни кабли со кабли за напојување, како што се изолациони ленти и оклопни кабли. |
| 3 | додатоци за друга опрема што се спушта низ вратилото | Задолжително | Некои даватели на уреди нудат | |
| алатки за дупче | ||||
| 1 | машина за земање и поставување кабли | Факултативно | Достапно за купување, изнајмување или други средства за распоредување на кабелот | |
| 2 | кабелска макара | Задолжително | Обезбедени од клиентите | за распоредување на кабел |
| 3 | опрема за полнење масло | Задолжително | самоекспропријација | За вбризгување на масло со електрична пумпа |
| 4 | дигалка на електрична пумпа | Задолжително | самоекспропријација | За подигање во дупка |
| 5 | вретено | Задолжително | самоекспропријација | вратило на дискот на долната дупка |
| 6 | дигалка за подигнување | самоекспропријација | За употреба во електрични мотори, мора | |
| 7 | други алатки за долна дупка | Задолжително | Некои добавувачи на уреди обезбедуваат | |
| Тип | Серии | Максимален дијаметар (mm) |

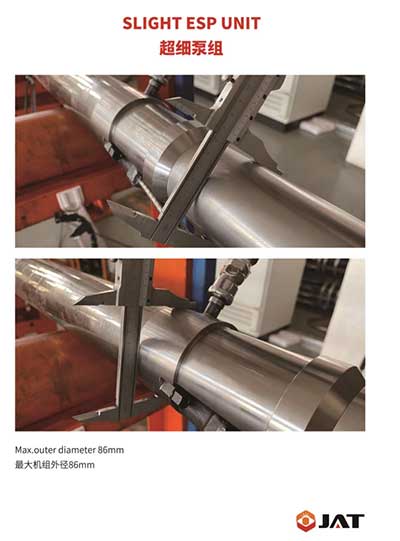

| Пумпа | 338 | 86 |
| Заштитник | 338 | 86 |
| Мотор | 375 | 95.25 |
| Тип | Серии | Максимален дијаметар (mm) |
| Пумпа | 400 | 101.6 |
| Заштитник | 400 | 10.1.6 |
| Мотор | 456 | 115.82 |
| Тип | Серии | Максимален дијаметар (mm) |
| Пумпа | 513/538/562 | 130.3/136.7/143 |
| Заштитник | 513 | 130.3 |
| Мотор | 540/562 | 138/143 |
| Тип | Серии | Максимален дијаметар (mm) |
| Пумпа | 675 | 171.45 |
| Заштитник | 675 | 171.45 |
| Мотор | 738 | 187.45 |
| Тип | Серии | Максимален дијаметар (mm) |
| Пумпа | 862 | 219 |
| Заштитник | 675 | 171.45 |
| Мотор | 738 | 187.45 |
• Развој на копно нафтено поле:НаЕлектрична потопна пумпа е совршено применлив за конвенционалните нафтени бунари, нафтените резервоари со низок притисок и развојните бунари со поплави со вода, обезбедувајќи стабилно дневно подигнување на сурова нафта и задоволување на долгорочните континуирани потреби за производство на копнените нафтени полиња.
• Префрлани производство на нафта и гас:Прилагодлив за стеснување на морските бунари и суровите работни услови на море, со компактна структура и ниска стапка на неуспех за да се намалат трошоците за одржување и работа на офшор.
• Специјална работа на резервоарот:Применливо за нафтени бунари со голема количина на вода, малку корозивни и абразивни, како и за геотермални нафтени бунари, поддржувајќи безбедно и ефикасно подигање течности во сложени работни услови.
• Стимулација и реставрација на нафтените бунари:Идеален за нафтени бунари со низок принос и исцрпени, ефикасно ја подобрува ефикасноста на испорака на течности и го оживува производствениот капацитет на застарените нафтени полиња.
•Структурен дизајн:Електричната потопна пумпа усвојува уреден, компактен изглед со повеќе опционални надворешни дијаметри, кој може совршено да одговара на различни големини на бунари и да се прилагоди на различни типови на нафтени бунари.
•Висока ефикасност на кревање:Оптимизираната повеќестепена хидраулична структура обезбедува стабилно засилување на притисокот и голема брзина на проток, остварувајќи континуирано подигнување на сурова нафта со висока ефикасност.
•Одлична приспособливост кон животната средина:Опремен со врвни запечатувачки и заштитни конструкции, отпорни на корозија и абразија од мешани медиуми од масло, гас и вода.
•Ниска оперативна цена:Се одликува со мала потрошувачка на енергија, стабилна работа и ниска стапка на неуспех, што значително ги намалува загубите за рачно одржување и исклучување на теренот.
•Долг работен век:Фабрички калибрираното склопување и дизајнот на високо носивост ја подобруваат целокупната структурна стабилност и го продолжуваат циклусот на работа на опремата.
Серија 400:Компактен стандарден модел дизајниран за конвенционални нафтени бунари со мал дијаметар. Погоден е за општи апликации за производство на нафтени полиња кои бараат умерен капацитет на проток и економично работење.
Серија 538/540:Дизајниран за системи за распоредување на намотани цевки и погоден за нафтени бунари со среден и голем дијаметар. Поддржува апликации кои бараат повисоки стапки на проток и капацитет за кревање.
Структура против неуспех:Потисните лежишта со големо оптоварување и запечатените заштитни конструкции помагаат да се издржат оптоварувањата од удари и да се намали оштетувањето на опремата за време на работата.
Енергетско ефикасно работење:Оптимизираниот хидрауличен дизајн ја намалува отпорноста на проток на течности и хидраулични загуби, помагајќи да се намали потрошувачката на енергија при континуирано работење.
Флексибилни опции за конфигурација:Достапни се повеќе спецификации на пумпата и опции за материјали за апликации кои вклучуваат корозија, абразија и услови на висока температура.
Пониски барања за одржување:Долгите интервали на сервисирање, намалената фреквенција на одржување и постојаните работни перформанси помагаат да се намалат вкупните оперативни трошоци.
Изборот на ESP треба да се заснова на реалните услови на бунарот и работните барања.
Бунарите за повисоко производство бараат:Поголем дијаметар на пумпата, Поголем капацитет на проток, Оптимизирани хидраулични фази
Длабоките бунари бараат: Поголема способност за глава, Повеќе фази на пумпата, Засилена механичка структура
Клучните фактори вклучуваат:Процент на прекин на вода, содржина на гас, концентрација на песок, ниво на корозија, вискозитет на сурова нафта
Бунарите со висока температура бараат:Изолација на моторот со висока температура, материјали отпорни на топлина, подобрен дизајн за ладење
Основните материјали, вклучително и осовините од легура и компонентите против корозија, се проверуваат пред производството за да се потврди усогласеноста со барањата за примена во дупката.
Пресметувачка анализа на динамиката на течности и CNC обработка се применуваат за да се подобри точноста на обработката на работното коло, дифузорот и структурните компоненти.
Секоја пумпна единица се подложува на тестирање на перформансите на протокот, тестирање на притисок, тестирање на работата и инспекција на запечатување пред испораката.
Унифицираните процедури за склопување и фабричките процеси на калибрација се имплементирани за да се одржат конзистентни перформанси на производот и да се намалат отстапувањата во склопувањето.
Записите за производство и тестирање се одржуваат за следливост на производите и верификација на проектот.
