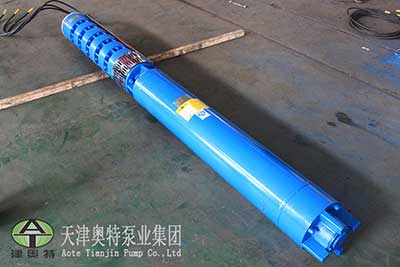

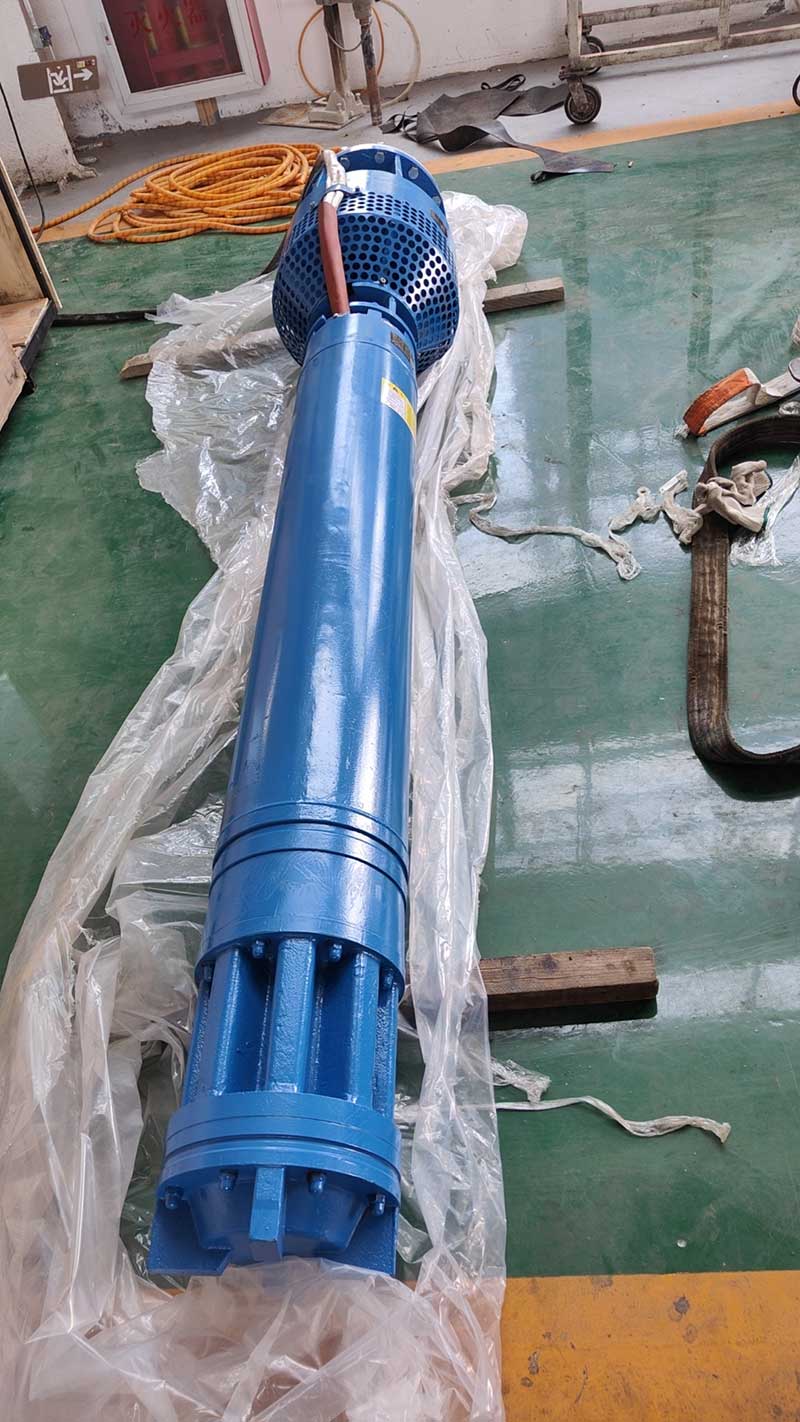

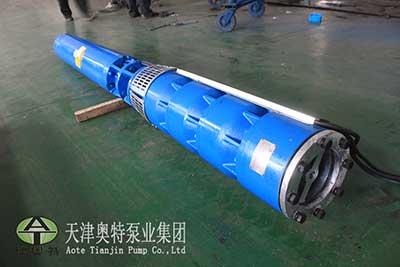

НаПотопна пумпа за длабоки бунари од серијата JINAOTE ATQJ е дизајниран за стабилно испумпување на подземните води, совршено прилагоден за земјоделско наводнување, екстракција на длабока вода од бунари, внес на вода од резервоари и централизирани системи за водоснабдување. Изграден со повеќестепени центрифугални работни кола, компоненти отпорни на корозија и високоефикасни потопни мотори за заштеда на енергија, тој нуди постојана оперативна стабилност, минимален обем на работа за одржување и продолжен работен век.
1. Интегрирана структура на мотор и пумпа, потопна подводна работа со висока безбедност и сигурност.
2. Нема посебни барања за куќиштето на бунарот; надојдената цевка треба само да го издржи соодветниот работен притисок.
3. Лесна инсталација, ракување и одржување, мал простор зафаќање; не е потребна изградба на пумпна куќа.
4. Компактна структура и мала потрошувачка на суровини.
| Ставка | Спецификација |
| Тип на пумпа | Вертикална потопна пумпа за длабоки бунари |
| Структура | Повеќестепена Центрифугална пумпа |
| Тип на мотор | Трифазен асинхрон потопен мотор |
| Номинален напон | 380V / 660V |
| Фреквенција | 50 Hz |
| Опсег на проток | Прилагодено |
| Опсег на глава | До 900 м |
| Тип на инсталација | Вертикална инсталација |
| Метод на ладење | Моторно ладење исполнето со вода |
| Средна температура | ≤90℃ |
| Опсег на PH | 6,5-8,5 |
| Содржина на цврсти честички | ≤0,01% |

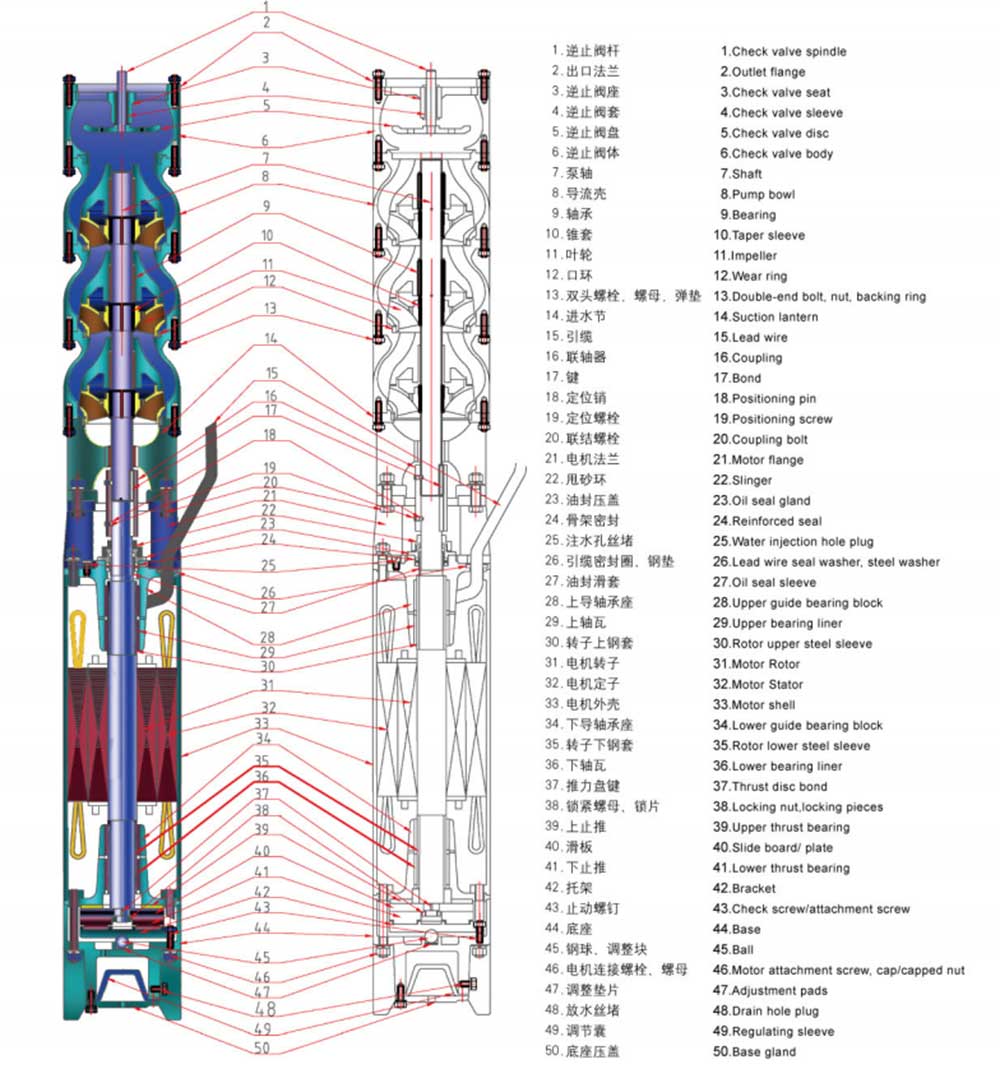

1. Потопната пумпа Deepwell се состои од потопен 3-фазен асинхрон мотор и тело на пумпата. Моторот е директно поврзан со горната пумпна единица. Сигурната заптивка на вратилото поставена на горното вратило на моторот спречува вкрстено истекување помеѓу внатрешната вода за ладење на моторот и пумпата, обезбедувајќи долгорочна стабилна работа.
2. Пумпата е едно-вшмукување повеќестепен вертикален центрифугален тип; усогласениот мотор е вертикален потоплив асинхрон мотор наполнет со вода од влажен тип, поврзан преку спојка од типот на буре.
3. Мотор ликвидација усвојува најлон-обвивка PE водоотпорна магнетна жица; шуплината на моторот се полни со чиста свежа вода.
4. Водечките лежишта подмачкани со вода се користат за мотор. Потисното лежиште на дното на моторот носи двонасочен аксијален потисок од пумпата. Верзијата со висока глава опремува бакарни подлоги во облик на вентилатор што содржат никел, усогласени со увезените лизгачки плочи Phylos за аксијално оптоварување.
5. Помеѓу пумпата и моторот е инсталирана дополнителна аксијална компонента која носи сила кај моделите со висок подигање, максимална глава до 900 m.
1. Наполнете ја шуплината на моторот со чиста свежа вода пред да го стартувате; исцедете ја целата внатрешна вода за зимско складирање за да избегнете пукање од мраз.
2. Редовно тестирајте го отпорот на изолацијата на единицата, вредноста не треба да биде помала од 0,5 MΩ.
3. Стандарден гарантен период: 1 година при нормална работа.
Клиентите мора внимателно да го прочитаат ова упатство за избор за да го изберат соодветниот модел на пумпа. Неправилниот избор ќе го скрати работниот век на пумпата и ќе доведе до поголема потрошувачка на енергија.
Изберете го соодветниот модел на пумпа врз основа на внатрешниот дијаметар на бунарот, температурата на водата, PH вредноста, брзината на проток, динамичкото ниво на водата и други параметри.
Објаснување на кодот на моделот:200 Q J(R/H)80--144
200:Минимален дозволен внатрешен дијаметар на бунарот (Единица: mm). Други достапни спецификации вклучуваат 100, 150, 250, 300 итн.
П:Потопна пумпа, почетната буква на кинескиот „Qianshui“.
Ј:Добро употребена пумпа, почетната буква на кинескиот „Џингјонг“.
R/H:Класификација врз основа на температурата на водата
Тип QЈ:применлива температура на водата 20℃ ±5℃
Тип QJR:применлива температура на водата од 25℃ до 90℃
80:Номинална брзина на проток (Единица: m³/h). Часовниот излезен проток на пумпата мора да биде помал од стапката на дотек на вода во бунарот.
144:Оценета глава (Единица: m). Се однесува на вертикалното растојание од динамичкото ниво на водата до излезот на водата.
Дополнителен опис на PH параметар:
Применлив опсег на PH на водата:1-14. Пумпата од серијата QH има антикорозивни перформанси.
Количина на дотек на вода (Единица: m³/h):Вкупниот волумен на подземна вода што тече од бунарот на час. Овие податоци генерално ги обезбедува изведувачот на бунарот.

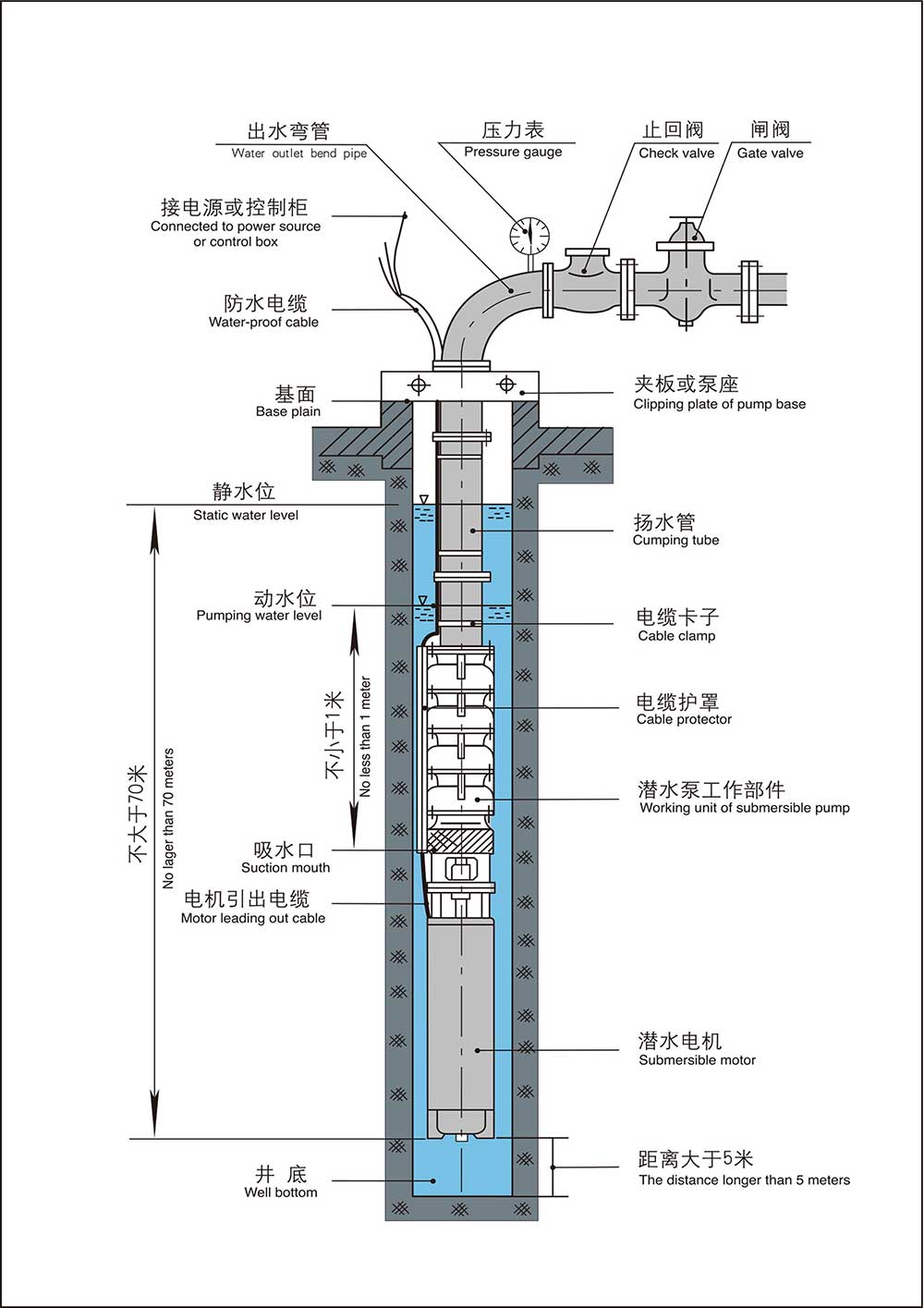

Статично ниво на вода (Единица: m):Вертикалната висина помеѓу површината на водата во бунарот и главата на бунарот кога пумпата не работи.
Динамично ниво на вода (Единица: m):Како што пумпата продолжува да пумпа вода, нивото на водата во бунарот постојано ќе опаѓа. Кога нивото на водата ќе се стабилизира на одредена висина, излезниот проток на пумпата ќе остане стабилен и нивото на водата повеќе нема да се намалува. Вертикалното растојание помеѓу оваа стабилна водена површина и главата на бунарот се дефинира како динамично ниво на водата.
Граница за совпаѓање на протокот:Номиналната стапка на проток на пумпата мора да биде помала од часовната стапка на дотек на вода во бунарот, инаку бунарот ќе се исуши и пумпата може да изгори поради суво работење.
Класификација на температурата:Стандардните QJ пумпи се за подземни води со нормална температура; QJR пумпи отпорни на висока температура мора да се користат за топла изворска вода или подземна вода со висока температура.
Антикорозивен раствор:Пумпите од серијата QH се препорачуваат за бунари со кисела или алкална корозивна вода.
Барање за дијаметар на бунарот:Внатрешниот дијаметар на бунарот мора да биде поголем од надворешниот дијаметар на телото на пумпата за да се осигура дека пумпата може непречено да се спушти во бунарот.
Пред да изберат модел на пумпа, клиентите треба да ги потврдат следните информации:
1. Потребна стапка на проток Одредете ја потребната количина на вода според површината за наводнување и побарувачката за вода.
2. Вкупна глава на пумпата Пресметајте ја потребната висина на кревање вклучувајќи:
· Длабочина на бунарот
· Вертикално растојание на кревање
· Губење на притисокот во цевководот
· Барања за притисок на водата во терминалот
3. Дијаметар на бунарот Изберете дијаметар на пумпата соодветен за постојното куќиште на бунарот.
4. Напојување Потврдете го напонот, фреквенцијата и достапниот електричен капацитет.
5. Квалитет на водата Проверете ја температурата на водата, PH вредноста и содржината на цврсти честички.
Обезбедувањето на овие параметри помага да се осигура дека избраната пумпа ги дава очекуваните перформанси.
| Феномени на дефекти | Причини | Решенија |
| Главата е недостижна, нема вода што може да се апсорбира или недоволно испуштање вода. | 1. Динамичкото ниво на водата паѓа под дозволената мин. динамичен водостој;2. Кршење на спој на цевката за подигнување; 3. Свртена ротација на моторот;4. Намалување на напонот;5. Блокиран довод на вода;6. Оштетена спојка. | 1. Зголемете ја фазата на пумпата и подигнете ја цевката, за да ја зголемите длабочината на бунарот;2. Поправка на кршење;3. Заменете го жичниот приклучок;4. Проверете го напонот; 5. Довод на вода за миење;6. Заменете ја спојката. |
| Моторот не работи при стартување, со зуи. | 1. Запленување на лежиште;2. Еднофазно работење на моторот. | 1. Прегледајте ги и поправете ги оштетените делови;2. Проверете ја жицата за поврзување и пронајдете фазен дефект. |
| Преголема нишалка на покажувачот на амперметар | 1. Динамичкото ниво на водата паѓа до влезот за апсорпција;2. Динамичкото ниво на водата паѓа под дозволената мин. динамично ниво на вода; | 1. Намалете го испуштањето вода и зголемете ја длабочината на потопување. |
| Насилни вибрации на единицата | 1. Вретеното на пумпата е свиткано;2. Абењето и раскинувањето на лежиштето на единицата е преголемо;3. Премногу интензивен гас;4. Оштетена спојка. | 1. Калибрирајте го вретеното;2. Заменете го лежиштето;3. Зголемете го вентилот на портата;4. Заменете ја спојката. |
| Пад на протокот | 1. Абење при носење прстен;2. Блокиран довод на вода;3. Истекување на спој помеѓу цевките за подигнување или школки. | 1. Поправете или заменете ги истрошените делови;2. Довод на вода за миење;3. Проверете го делот за поврзување. |
| Нагло намалување на отпорот на изолација | 1. Лош квалитет на приклучокот за кабел на моторот;2. Оштетена изолација на жици на ротаторот на моторот;3. Истрошен кабел. | 1. Повторно поврзете го приклучокот за кабел;2. Поправка на жици на моторот;3. Поправете ги оштетувањата. |
| Зголемување на потрошувачката на енергија (индикацијата на амперметарот ја надминува номиналната вредност) | 1. Истрошено работно коло со лежиште;2. Интерконтакт на моторот откако лежиштето е истрошено;3. Абразија помеѓу работното коло и школка. | 1. Испитајте и поправете ја пумпата;2. Испитајте и поправете го моторот;3. Контролирајте го протокот и проверете го потисното лежиште на моторот. |
Потопната пумпа за длабок бунар главно се користи за вадење подземни води од длабоки бунари и снабдување со вода, домашна употреба, индустриски апликации и други проекти за пренос на вода.
Да. Серијата ATQJ е дизајнирана за наводнување на обработливо земјиште, системи со прскалки, наводнување со стакленички и други земјоделски апликации за снабдување со вода.
Клиентите треба да обезбедат:
· Потребна брзина на проток
· Глава на пумпата
· Длабочина на бунарот
· Дијаметар на бунарот
· Информации за извор на вода
· Барања за напојување
Да. JINAOTE може да ги приспособи параметрите на пумпата, вклучувајќи брзина на проток, глава, моќност на моторот, напон и материјали според барањата на проектот.
Дозволената длабочина на инсталација зависи од избраниот модел и работните услови. Моделите со висока глава можат да постигнат глави за кревање до 900 метри.
Се препорачуваат редовни проверки на отпорот на изолацијата, состојбата на кабелот, работната струја и излезната вода за да се одржат стабилни перформанси.
