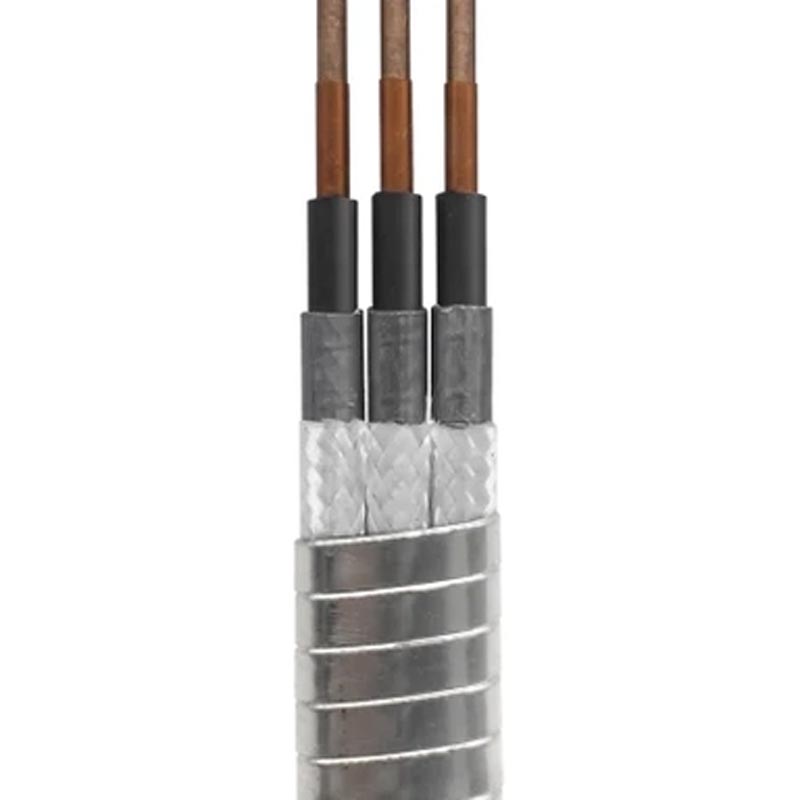

Тијанџин АотеОклопен кабелсе карактеризира со отпорност на високи температури, отпорност на масло и одлична отпорност на триење. Оваа серија на кабли вклучува кружни и рамни структурни типови, специјално развиени за тешки работни средини на нафтени полиња. Неговиот оклопен надворешен слој обезбедува силна цврстина на истегнување и перформанси против истиснување за да се избегне оштетување на јадрото под земја.
Може да се пофали со стабилна електрична изолација под услови на висока топлина и маснотии, нашироко усогласена со потопни пумпи за масло ESP и опрема за вадење нафта низ глобалните локации за експлоатација на нафта.
| Серија AWG | Површина на попречен пресек (mm2) | Број на јадро | Број на жици / Номинален дијаметар на една жичка (mm) | Номинална класа на напон (kV) | Работна температура (℃/℉) |

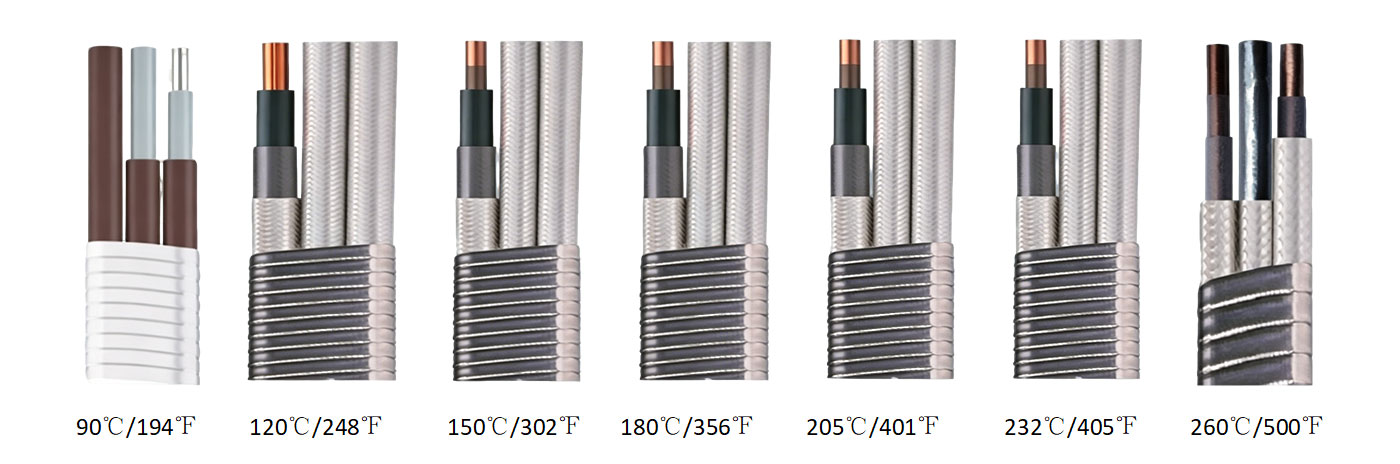

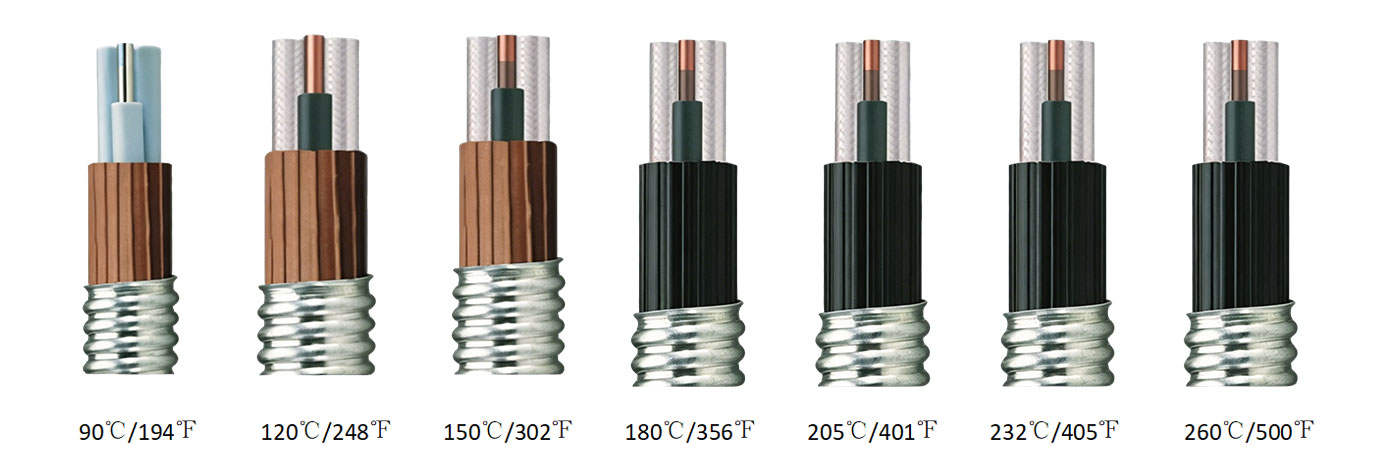

| AWG7 | 10 | 3 | 1/3,67 | 3, 4, 5, 6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54; 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35; 7/2,85 | ||
| AWG0 | 53 | 3 | 1/8,25; 7/3,16 |
| Код | Објаснување | Кратенка | Код | Објаснување | Кратенка |
| Материјал за изолациски слој | Материјал за оклопен слој | ||||
| P | Полипропилен (вклучувајќи модифициран полипропилен) | PP (MPP) | - | Лента од галванизиран челик | GST |
| E | Етилен пропиленска гума | EPDM | M | Монел лента | М-р |
| YJ | Вкрстено поврзан полиетилен | XLPE | X | Лента од не'рѓосувачки челик | SS316 |
| ДА | Композитен филм од полиимид-F46 + комбинирана изолација од етилен пропилен гума | PI-FEP/EPDM | |||
| YF | Композитен филм полиимид-F46 + комбинирана изолација од перфлуороетилен пропиленска гума | PI-FEP | |||
| Материјал за слој на обвивка | Слој со плетенка (слој за полнење) | ||||
| Q | Легура на олово | Pb-легура | Политетрафлуороетилен | Тефлонски | |
| E | Етилен пропиленска гума | EPDM | Лента со арамидни влакна | AFT | |
| H | Хлоросулфониран полиетилен | CSM | Лента со најлонски влакна | NFT | |
| F | Перфлуороетиленска гума од пропилен | ФЕП | Полипропилен (слој на перница отпорен на масло) | ПП | |
| N | Нитрилна гума | NBR | |||
| Серија AWG | Максимална димензија | |||||
| Рамен кабел (mm×mm) | Сферичен кабел (mm2) | MLE кабел (mm×mm) | ||||
| 3 kV | 6 kV | 3 kV | 6 kV | 3 kV | 6 kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
Обичните кабли може да претрпат оштетувања при висока температура, контаминација на маслото и постојано свиткување. Нашите тркалезни и рамни оклопни кабли користат армирани метални оклопни конструкции и материјали отпорни на температура и абење за да го намалат стресот на свиткување и да издржат топлина, триење и механички удари. Двете структурни опции задоволуваат различни барања за динамичко работење, помагајќи да се продолжи работниот век и да се намалат ризиците од дефект на кабелот.

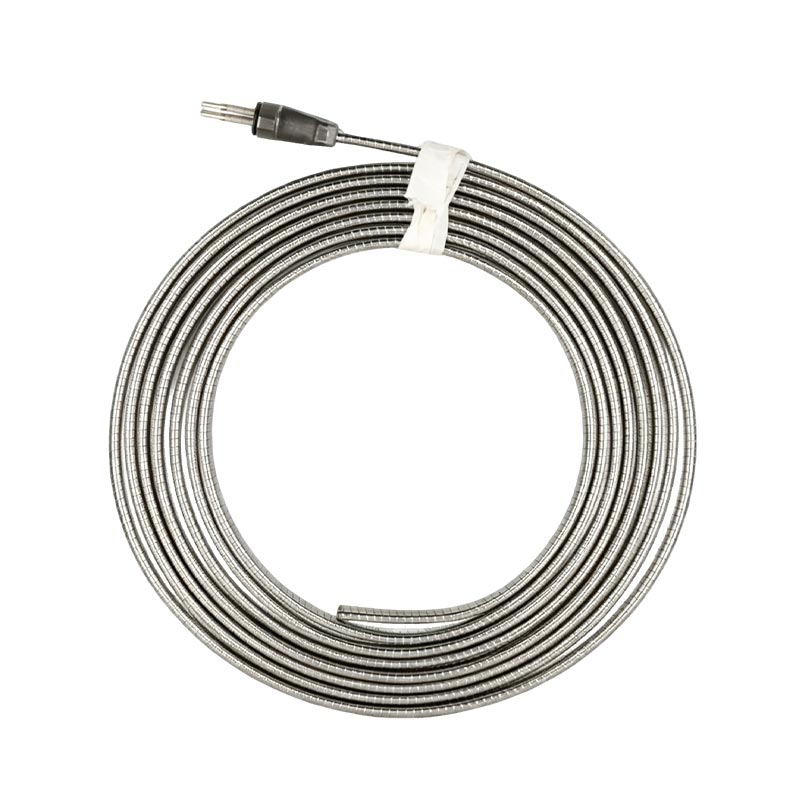

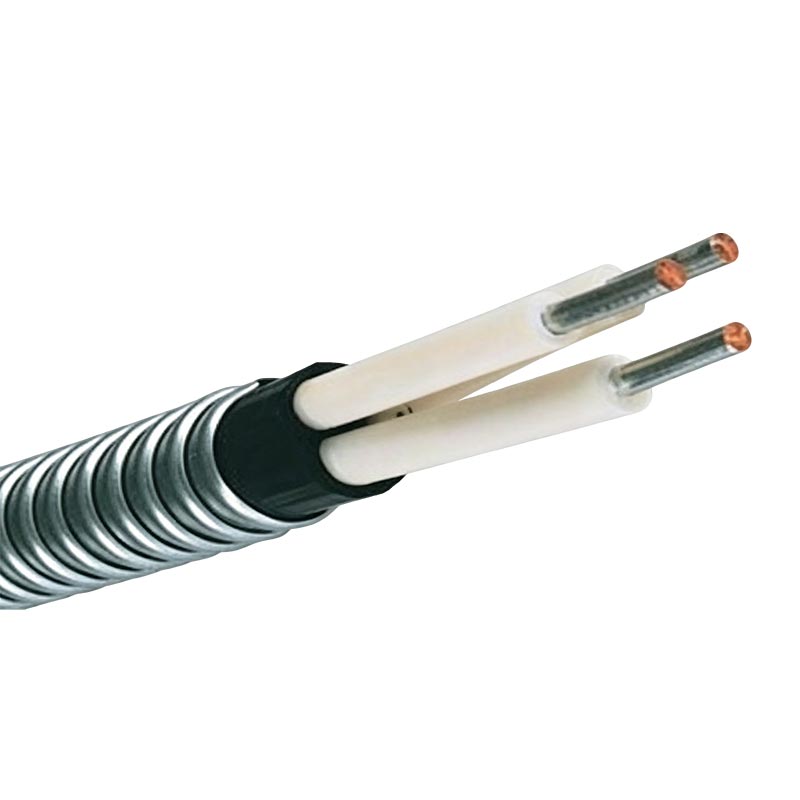

Тркалезнаоклопни каблисе погодни за конвенционални апликации за жици како што се синџири за влечење и носачи за кабли. Рамните оклопни кабли имаат компактна структура за ограничени места за инсталација, вклучувајќи тесни бунари, компактна опрема и подземни ровови за кабли. Двете структури обезбедуваат флексибилни опции за инсталација и го поедноставуваат распоредот и одржувањето на кабелот.

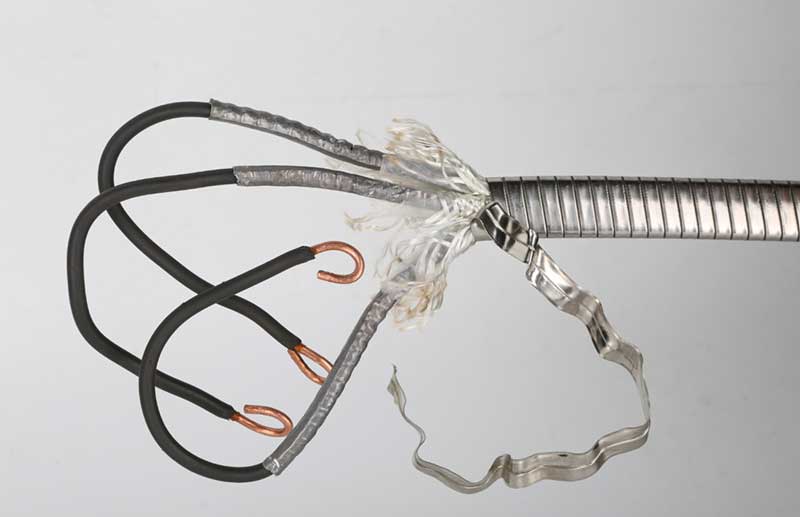

Произведени со ситно заглавени проводници, изолациски слоеви отпорни на температура и армирани оклопни структури, каблите обезбедуваат отпорност на свиткување, отпорност на абење, отпорност на истиснување и заштита од удар. Металниот оклопен слој помага да се спречи надворешно оштетување, додека опционалните својства како што се отпорност на масло, отпорност на корозија и отпорност на стареење овозможуваат приспособување на опкружувања со барања, вклучувајќи нафтени полиња и рудници.
Прецизно произведените проводници обезбедуваат постојана електрична спроводливост и намалена загуба на моќност. Изборните заштитни структури помагаат во намалување на електромагнетните пречки, поддржувајќи стабилно напојување и контролен пренос на сигнал за индустриска опрема.
Сите производи ги следат стандардизираните процедури за контрола на квалитетот во текот на производниот процес. Се вршат инспекции од верификација на суровината и следење на производството до завршено тестирање на кабелот за да се обезбеди постојана изведба на производот.
Проводниците, изолационите материјали и материјалите на јакната се проверуваат пред производството. Се користат само одобрени материјали за одржување на постојан квалитет на кабелот.
За време на производството се следат клучните параметри, вклучувајќи го дијаметарот на проводникот, дебелината на изолацијата и концентричноста на обвивката. Прилагодувањата на процесот се вршат кога е потребно за да се одржи конзистентноста на серијата.
Рутинските тестови вклучуваат тест за отпорност на проводникот, тест за отпор на изолација, тест за отпорност на напон, тест на искра, проверка на димензијата и проверка на изгледот.
Прилагодените тестови вклучуваат тест за замор на свиткување, тест за цврстина на истегнување, тест за отпорност на абење, тест за стареење на висока температура, тест за отпорност на масло, тест за флексибилност при ниска температура и тест за отпорност на пламен.
Целосните извештаи од тестовите се достапни за прифаќање на проектот по барање.
Опремена со автоматизирани линии за производство на оклопни кабли, нашата фабрика поддржува масовно производство на кружни и рамни оклопни енергетски кабли, вклучувајќи развој на примероци, приспособени нарачки и долгорочно снабдување со проекти. Стандардизираните производствени процеси, автоматизираното тестирање и пакувањето според стандардот за извоз помагаат да се обезбеди доследна испорака.
Индустриска автоматизација:Автоматски производствени линии, индустриски роботи и апликации за жици со високофреквентно движење
Системи со влечење синџири:Апликации за континуирано свиткување кои бараат изведба на кабел против извиткување и отпорност на абење
Опрема за подигнување и кревање:Патувачки кранови, подемен кранови, платформи за подигнување и мобилни системи за напојување
Нафтена и гасна индустрија:Опрема за нафтени бунари и долни дупки што работи во услови на висока температура, контаминација на масло и абразија
Рударство и тешка индустрија:Мобилни рударски машини и тешка опрема што бара заштита од удар и абење
Пристаниште и логистичка опрема:Пристанишни машини и автоматска опрема за складирање изложени на надворешни средини и ризици од корозија
Обезбедуваме приспособени решенија за индустриски оклопни кабли врз основа на барањата за опрема, работната температура и условите за абење. Со опции за тркалезни и рамни оклопни кабли, им помагаме на клиентите да изберат соодветни структури, спецификации и заштитни материјали.
Ние поддржуваме прилагодување на OEM/ODM, вклучувајќи ја структурата на кабелот, барањата за изведба и количините на производство. Стандардизираните производни процеси и флексибилниот производствен капацитет поддржуваат нарачки во мали групи, снабдување со голем обем и долгорочни проекти.
Нашиот технички тим обезбедува поддршка за избор на производи и насоки за апликација за да помогне да се намалат ризиците за избор на кабли и трошоците за одржување. Извозното искуство и техничката услуга ги поддржуваат глобалните клиенти во текот на процесот на соработка.
П1: Кои се предностите од комбинирањето на тркалезни и рамни оклопни кабли?
А1: Двете структури покриваат различни барања за инсталација. Тркалезните оклопни кабли обезбедуваат заштита за општа намена и флексибилна инсталација, додека рамните оклопни кабли се погодни за ограничени простори, како што е опремата со тесни бунари. Комбинацијата помага во решавањето на предизвиците поврзани со изложеност на топлина, абразија, простор за инсталација и движење на кабелот.
П2: Дали каблите се погодни за долгорочно постојано свиткување?
А2: Да. Каблите користат јакни отпорни на температура и армирани оклопни структури. Тие се тестирани за замор на свиткување, стареење на висока температура и отпорност на триење за поддршка на континуирано динамично работење.
П3: Дали може каблите да се прилагодат за посебни работни услови?
А3: Да. Обезбедуваме прилагодување на структурата на кабелот, спецификациите на проводникот и должината на кабелот. Дополнителните опции вклучуваат отпорност на висока температура, отпорност на абење, отпорност на масло, отпорност на пламен и заштита за различни работни средини.
Сите оклопни кабли се подложени на проверка фокусирана на отпорност на температура, отпорност на абење, отпорност на стареење и заштита од удар. Производите се испорачуваат откако ќе поминат потребните тестови.
Автоматските производни линии поддржуваат континуирано снабдување, приспособени нарачки и големи проекти. Обезбедуваме решенија за оклопни кабли за индустриски апликации кои бараат постојани перформанси и долг работен век.
