Потопната пумпа за наводнување на длабоки бунари од серијата A5QJ се дизајнирани за екстракција на подземните води од длабоки бунари, како и проекти за зафат на вода од реки, акумулации и канали. Широко се применува во наводнувањето на обработливо земјиште, Домашно водоснабдување за луѓе и добиток во планинските области, исто така е достапен за одводнување во градовите, фабрики, железници, рудници и градилишта.
1. Интегрирана структура на мотор и пумпа, потопна подводна работа со висока безбедност и сигурност.
2.Нема посебни барања за куќиштето на бунарот; надојдената цевка треба само да го издржи соодветниот работен притисок.
3. Лесна инсталација, ракување и одржување, мал простор окупација; не е потребна изградба на пумпна куќа.
4. Компактна структура и мала потрошувачка на суровини.
| Ставка | Спецификација |
| Тип на пумпа | Вертикална потопна пумпа за длабоки бунари |
| Структура | Повеќестепена Центрифугална пумпа |
| Тип на мотор | Трифазен асинхрон потопен мотор |
| Номинален напон | 380V / 660V |
| Фреквенција | 50 Hz |
| Опсег на проток | Прилагодено |
| Опсег на глава | До 900 м |
| Тип на инсталација | Вертикална инсталација |
| Метод на ладење | Моторно ладење исполнето со вода |
| Средна температура | ≤20℃ |
| Опсег на PH | 6,5-8,5 |
| Содржина на цврсти честички | ≤0,01% |
1,3-фазно напојување со наизменична струја: 50Hz фреквенција, номинален напон 380V или 660V (дозволена толеранција ±5%).
1. Содржина на цврсти честички по маса ≤ 0,01%.
2.PH вредноста на испумпаната течност се движи од 6,5 до 8,5.
3.Средна температура ≤ 20℃.
4. Влезот на потопната пумпа за наводнување треба да биде најмалку 1 m под динамичкото ниво на водата; максималната длабочина на потопување е 70 m под статично ниво на вода; дното на пумпата задржува минимум 1 m растојание од дното на бунарот.
5. Права обвивка со мазен внатрешен ѕид и без дислокација на обвивката.

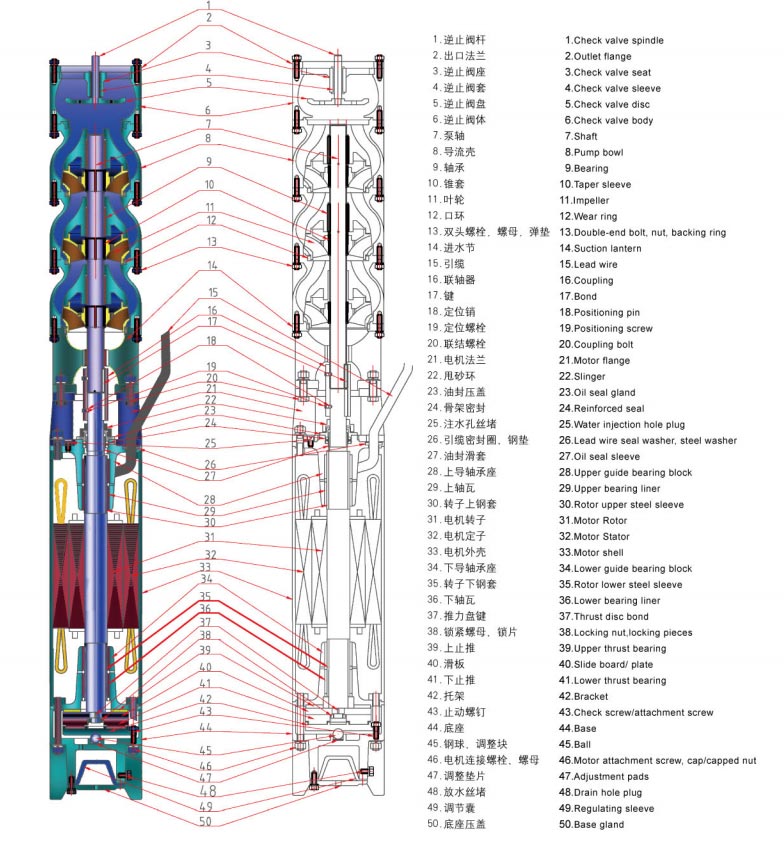

1. Потопната пумпа за наводнување со длабок бунар се состои од потопен 3-фазен асинхрон мотор и тело на пумпата. Моторот е директно поврзан со горната пумпна единица. Сигурната заптивка на вратилото поставена на горното вратило на моторот спречува вкрстено истекување помеѓу водата за ладење на внатрешниот мотор и пумпаниот медиум, што обезбедува долгорочна стабилна работа.
2. Пумпата е едновшмукувачки повеќестепен вертикален центрифугален тип; усогласениот мотор е вертикален од влажен тип наполнет со вода потопен асинхрон мотор, поврзан преку спојка од типот на буре.
3. Намотувањето на моторот усвојува водоотпорна магнетна жица од PE обложена со најлон; шуплината на моторот се полни со чиста свежа вода.
4. Водечки лежишта подмачкани со вода се користат за мотор. Потисното лежиште на дното на моторот носи двонасочно аксијално потисок од пумпата. Верзијата со висока глава опремува бакарни подлоги во облик на вентилатор што содржат никел, усогласени со увезени Филос лизгачки плочи за аксијално носење оптоварување.
5. Помеѓу пумпата и моторот кај моделите со висок подигање е инсталирана дополнителна аксијална компонента за носење сила, максимална глава нагоре до 900м.
1. Наполнете ја шуплината на моторот со чиста свежа вода пред да го стартувате; исцедете ја целата внатрешна вода за зимско складирање за да избегнете пукање од мраз.
2. Редовно тестирајте го отпорот на изолацијата на единицата, вредноста не треба да биде помала од 0,5 MΩ.
3. Стандарден гарантен период: 1 година при нормална работа.
Пример: QJ80-100-37
| Код | Значење |
| Q | Тип на потопен |
| J | Апликација за длабок бунар |
| 80 | Номинален проток: 80 m³/h |
| 100 | Оценета глава: 100 m |
| 37 | Моќност на моторот: 37 kW |
Пред да изберат модел на пумпа, клиентите треба да ги потврдат следните информации:
Одредете ја потребната количина на вода според површината за наводнување и побарувачката за вода.
Пресметајте ја потребната висина на кревање вклучувајќи:
• Длабочина на бунарот
• Вертикално растојание на кревање
• Губење на притисокот во цевководот
• Барања за притисок на водата во терминалот
Изберете дијаметар на пумпата соодветен за постојното куќиште на бунарот.
Потврдете го напонот, фреквенцијата и достапниот електричен капацитет.
Проверете ја температурата на водата, PH вредноста и содржината на цврсти честички.
Обезбедувањето на овие параметри помага да се осигура дека избраната пумпа ги дава очекуваните перформанси.
| Феномени на дефекти | Причини | Решенија |
| Главата е недостижна, нема вода што може да се апсорбира или недоволно испуштање вода. | 1.Динамичкото ниво на водата паѓа под дозволената мин. динамично ниво на вода; 2.Пукување на цевката за подигнување зглоб; 3.Превртена ротација на моторот; 4.Намалување на напонот; 5. Блокирана вода влез; 6.Оштетена спојка. |
1.Зголемете ја фазата на пумпата и подигнете ја цевката, за да ја зголемите длабочината на бунарот; 2.Поправка на кршење; 3.Заменете ја жицата конектор; 4.Проверете го напонот; 5.Измијте довод на вода; 6.Заменете ја спојката. |
| Моторот не работи при стартување, со зуи. | 1. Заплена на лежиште; 2.Еднофазно работење на моторот. |
1.Испитувајте ги и поправете ги оштетените делови; 2.Проверете ја жицата за поврзување и пронајдете фазен дефект. |
| Преголема нишалка на покажувачот на амперметар | 1.Динамичкото ниво на водата паѓа до влезот за апсорпција; 2.Динамичкото ниво на водата паѓа под дозволеното мин.динамичен водостој; |
1. Намалете го испуштањето вода и зголемете ја длабочината на потопување. |
| Насилни вибрации на единицата | 1. Вретеното на пумпата е свиткано; 2. Абењето и кинењето на делот за лежиште на единицата е премногу голем; 3. Премногу интензивно гас; 4.Оштетена спојка. |
1.Калибрирајте го вретеното; 2.Заменете го лежиштето; 3. Зголемете го вентилот на портата; 4.Заменете ја спојката. |
| Пад на протокот | 1. Абење и кинење при носење прстен; 2.Блокиран довод на вода; 3. Истекување на спој помеѓу цевките за подигнување или школки. |
1.Поправка или замена на истрошените делови; 2. Влез за вода за миење; 3.Проверете го делот за поврзување. |
| Ненадејно намалување на отпорот на изолација | 1.Слаб квалитет на приклучокот за кабел на моторот; 2.Оштетена изолација на жици на ротаторот на моторот; 3. Носени кабел. |
1.Повторно поврзете го приклучокот за кабел; 2.Поправка на жици на моторот; 3.Поправка на штети. |
| Зголемување на потрошувачката на енергија (индикацијата на амперметарот ја надминува номиналната вредност вредност) |
1.Истрошено работно коло со лежиште; 2. Интерконтакт на моторот откако лежиштето е истрошено; 3. Абразија помеѓу работното коло и школка. |
1.Испитување и поправка на пумпата; 2.Испитување и поправка на моторот; 3.Контролирајте го протокот и проверете го потисокот на моторот лого. |
Потопната пумпа за длабок бунар главно се користи за вадење подземни води од длабоки бунари и снабдување со вода за наводнување, домашна употреба, индустриски апликации и други проекти за пренос на вода.
Да. Серијата ATQJ е дизајнирана за наводнување обработливо земјиште, системи со прскалки, наводнување на стакленички и друго апликации за водоснабдување во земјоделството.
Клиентите треба да обезбедат:
• Потребна брзина на проток
• Глава на пумпата
• Длабочина на бунарот
• Дијаметар на бунарот
• Информации за изворот на вода
• Барања за напојување
Да. Пумпата AOTE може да ги прилагоди параметрите на пумпата, вклучувајќи брзина на проток, глава, моќност на моторот, напон и материјали според барањата на проектот.
Дозволената длабочина на инсталација зависи од избраниот модел и работните услови. Моделите со висока глава можат да постигнат кревачки глави до 900 метри.
Се препорачува да се одржуваат редовни проверки на отпорот на изолацијата, состојбата на кабелот, работната струја и излезната вода стабилни перформанси.
AOTE е специјализирана за производство на пумпи многу години, обезбедувајќи потопни пумпи за длабоки бунари за земјоделски, индустриски и општински апликации. Со искусни инженерски способности и флексибилно производство процеси, поддржуваме стандардни модели, како и приспособени решенија за пумпи за различни проекти за водоснабдување.
