Акумулацијата на вода е еден од главните предизвици што влијае на ефикасноста и безбедноста на рударството. Вишок подземни води, врнежи од дожд, а подземното истекување може да го прекине производството, да ја оштети опремата и да ги зголеми оперативните трошоци.

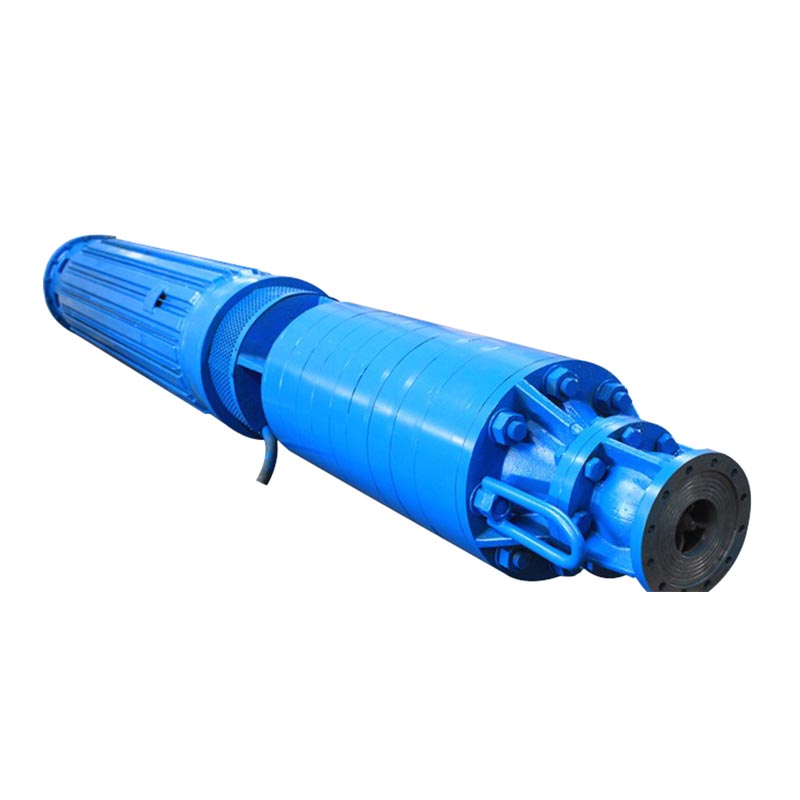

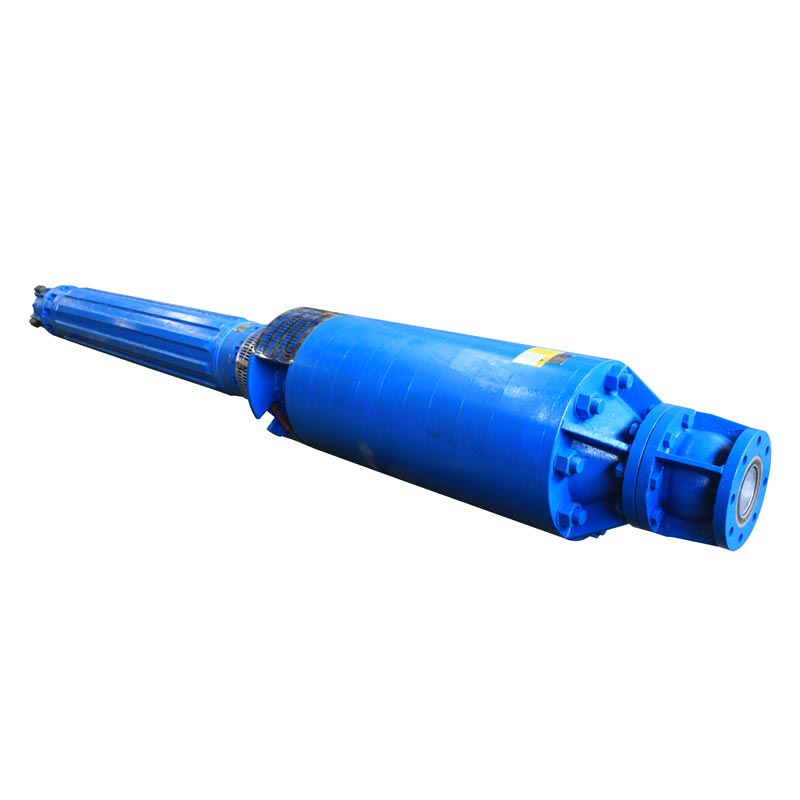

Одводната потопна пумпа за рударство е дизајнирана за тешки апликации за одводнување на рудниците каде што континуирано потребна е работа и долг работен век. Дизајниран со центрифугален хидрауличен систем со високи перформанси и робустен технологија на потопни мотори, обезбедува стабилно отстранување на водата дури и во длабоки рудници, големи отворени јами и средини кои содржат абразивни честички.
Од рудници за јаглен и бакар до места за екстракција на злато, калај и дијаманти, оваа пумпа обезбедува доверлива дренажа перформанси под тешки услови.
Колку е помало оптоварувањето на единицата од аксијалниот потисок и вовлечените цврсти материи и тиња, толку е поголема оперативната сигурност.
Колку е поголема оперативната доверливост, толку е подолг работниот век. За потопни моторни пумпи со HDM што може да биде 10 или повеќе години.
Колку е подолг работниот век и колку е поголема ефикасноста (до 90%-плус), толку се помали оперативните трошоци.
Капацитет на проток Q: до 6000 m'/h (26500 US gpm)
Глава за испорака H: до 1500 m (5000 стапки)
Притисок p: до 150 bar (2200 Psi)
Брзина n: до 3600 вртежи во минута
Податоци за перформансите на моторот:
Фреквенција: 50 Hz/ 60 Hz
Напон V: до 14000 волти
Моќност на моторот P: до 5000 kW (6700 КС)
Брзина n: до 3600 вртежи во минута
Температура t: до 100 ℃
Материјали: Материјалите се избираат поединечно според вашите барања, вклучувајќи сиво леано железо, еластично железо, бронза, алуминиумска бронза, дуплекс нерѓосувачки челик.
(1) Потопната пумпа се одликува со центрифугално работно коло и структура на радијална водилка; за време на работата, течноста се вовлекува радијално и се испушта радијално;
(2) Оваа потопна пумпа првенствено се состои од работното коло, заптивниот прстен, горните и долните водечки лопатки, горните и долните средни делови, делот за вшмукување, делот за празнење, вратилото на пумпата, горниот ударен лежиште, ракавот на водечката крила и среден преоден дел.
(3) Работната комора на пумпата се состои од работно коло, водечки лопатки и средни делови. Работното коло, чаурите на лежиштето и челичните чаури го формираат склопот на роторот, додека лизгачките лежишта се инсталирани во делот за вшмукување, делот за празнење и делот за средно преодно за поддршка на склопот на роторот.
(4) За да се балансираат аксијалните сили, работните кола се распоредени симетрично: горното работно коло се ротира во насока на стрелките на часовникот, додека долниот коло е инсталиран во спротивна насока. Аксијалните сили генерирани од работното коло за време на работата се поништуваат меѓусебно, а секоја преостаната аксијална сила е под влијание на лежиштето на потисок поврзан со моторот, со што се продолжува работниот век на единицата.
(5) Роторот е поставен со помош на радијалното рамо на спојката на пумпата за да се усогласи со спојката на куќиштето на лежиштето на моторот и е прицврстен аксијално со завртки за да се формира цврста врска.
(1) Моторот се состои од статор, ротор, горните и долните водечки лежишта, потисните лежишта, основата, заптивката за продолжување на вратилото склопување и други компоненти.
(2) Продолжувањето на вратилото на моторот е запечатено со помош на заптивка за масло засилена со гума и механичка заптивка.
(3) На дното на моторот е инсталиран гумен експанзивен меур за да се балансира притисокот помеѓу моторот внатрешната празнина и надворешната вода кога се случува термичка експанзија и контракција во внатрешноста на моторот или кога на надворешното ниво на водата варира. Долниот дел на моторот е обложен со галванизиран лим отпорен на корозија метал.
(4) Надворешната површина на куќиштето на моторот има перки за ладење и канали за вода за ладење. За време на работата, на внатрешноста на моторот е исполнета со вода, која циркулира со работното коло на дното на роторот за да се обезбеди униформа внатрешна температура. Во исто време, протокот на вода со голема брзина преку надворешната површина на моторот се распаѓа топлина од куќиштето, перките за ладење и површините на каналот за вода.
(5) Намотките на статорот на моторот користат високонапонска, водоотпорна изолирана жица, која нуди одлична температура отпорни и изолациски својства. Жиците за намотување се поврзани со високонапонски, водоотпорен кабел за напојување. Дополнително, сензорите за температура се прикачени на површината на краевите на ликвидацијата за да ја следат водата температурата околу нив. Температурните сензори се поврзани со четирижилен кабел; и двата кабли се извлекуваат низ отворите за излез на кабелот во горниот водич куќиште за лежиште.
(6) Роторот е од типот верверица-кафез, со кафез од бакарни спроводници.
(7) Горните и долните куќишта на лежиштето на водичот се опремени со обвивки за лежиште, а лежиштето за потиснување е инсталирано на долниот крај на роторот. Склопот на потисниот лежиште се состои од горните и долните потисни лежишта и лизгачки плоча, кои се користат за поддршка на аксијалните сили; горното потисно лежиште е сегментиран прстенест тип, додека долниот потисното лежиште е тип на сегментиран сектор.
Ефикасно отстранување на подземните води од подземните рудници за јаглен.
Погоден за дренажни системи за ископ на бакар, злато, калај и дијаманти.
Се справува со акумулација на врнежи и контрола на подземните води во големи рударски јами.
Конфигурација под висок притисок за операции на длабоко под земја.
Пумпата е дизајнирана за рудничка вода која содржи подземни води, седименти и суспендирани честички. Избор на материјал може да се прилагоди според условите на водата.
Во зависност од конфигурацијата, пумпата може да постигне глави за испорака до 1500 метри, што ја прави погодна за длабоко копирање апликации за одводнување.
Вообичаените материјали вклучуваат леано железо, еластично железо, бронза, алуминиумска бронза и дуплекс нерѓосувачки челик. На изборот зависи од барањата за корозија и абразија.
Да. Хидрауличните перформанси на пумпата, напонот на моторот, моќноста, материјалите и конфигурацијата може да се прилагодат според барањата на проектот.
